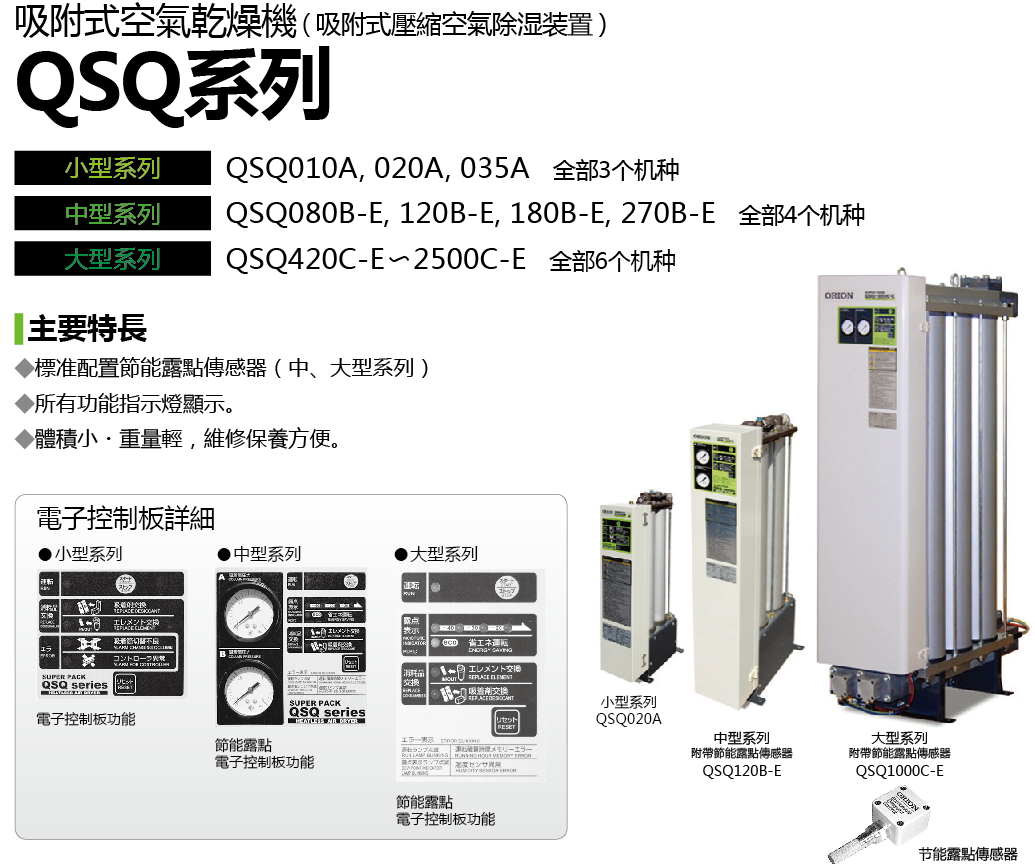

- 產品特徵

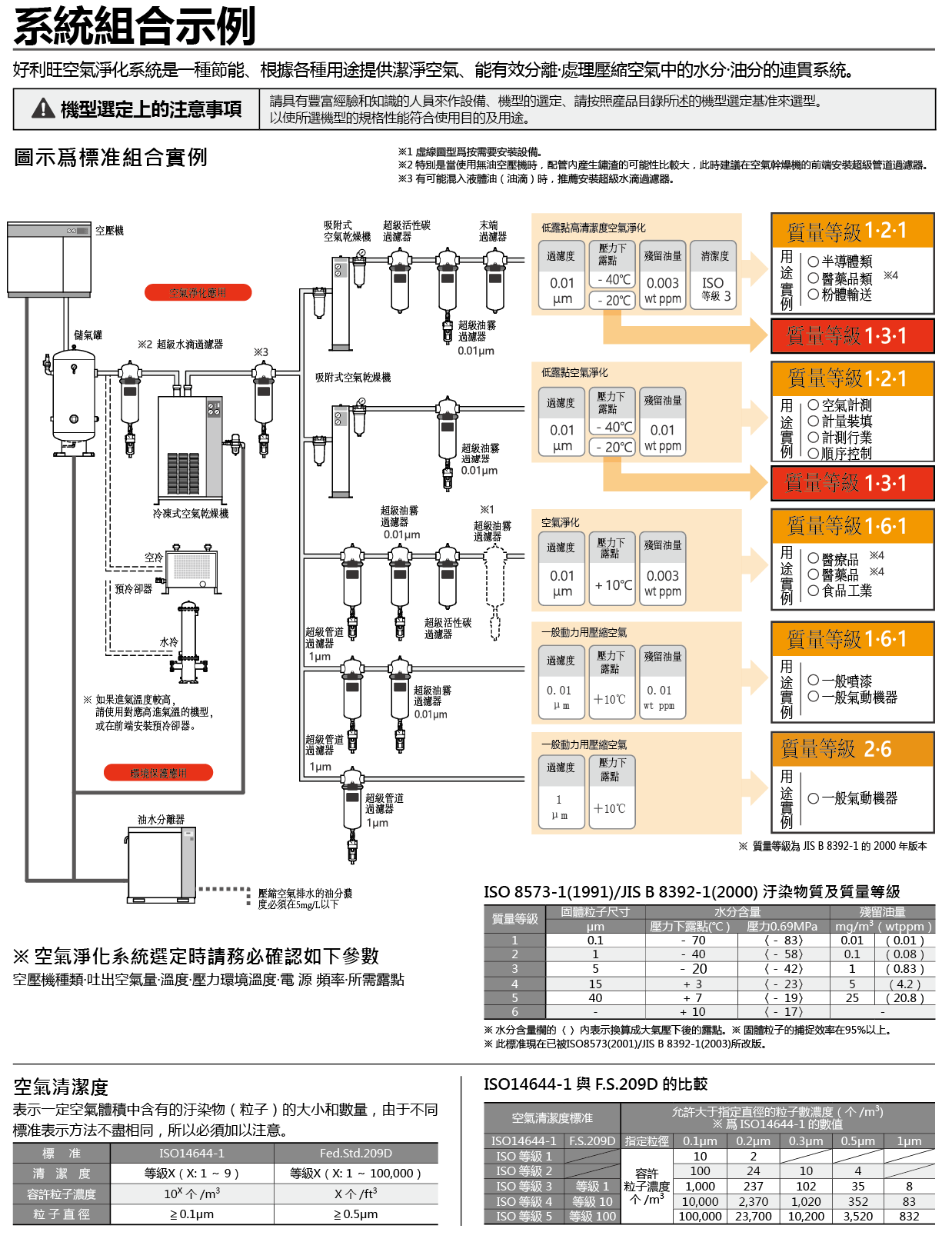

- 系統組合案例
- 型錄下載
- 說明書下載
-
型 號 小型 QSQ 中型 QSQ 010A 020A 035A 080B-E 120B-E 180B-E 270B-E 露 點 ℃ 壓力下－ 20（大氣壓下－ 40） 處理量 入口空氣量 ? /min 0.100 0.200 0.350 0.80 1.20 1.80 2.70 出口空氣量 ? /min 0.086 0.172 0.300 0.68 1.03 1.54 2.30 再生空氣量 ? /min 0.014 0.028 0.050 0.12 0.17 0.26 0.40 規格範圍 使用流體 壓縮空氣 使用壓力 MPa 0.39 ? 0.98 環境溫度 ℃ 2? 40 入口空氣溫濕度 ℃ /％ 5 ? 50/ 飽和以下（無水滴） 外形尺寸 長 mm 260 430 寬 mm 113 163 高 mm 470 560 810 680 930 1130 1480 重 量 kg 7.5 8.5 11 26.5 34 43 53 空氣出入口連接口徑 Rc ? Rc? Rc1 再生空氣排出口連接口徑 — Rc? 電 源（50/60Hz） 單相 100/200/220/230 附屬過濾器 入口側 油霧過濾器 MSF 75B 150B 200B 250B 出口側 管道過濾器 LSF 型 號 大型 QSQ 420C-E 700C-E 1000C-E 1400C-E 2000C-E 2500C-E 露 點 ℃ 壓力下－ 40（大氣壓下－ 58） 處理量 入口空氣量 ? /min 4.20 7.00 10.00 14.00 20.00 25.00 出口空氣量 ? /min 3.60 6.00 8.60 12.00 17.20 21.50 再生空氣量 ? /min 0.60 1.00 1.40 2.00 2.80 3.50 規格範圍 使用流體 壓縮空氣 使用壓力 MPa 0.39 ? 0.98 環境溫度 ℃ 2? 40 入口空氣溫濕度 ℃ /％ 5 ? 50/ 飽和以下（無水滴） 外形尺寸 長 mm 589 763 937 1111 1296 1470 寬 mm 335 高 mm 1475 重 量 kg 110 156 202 246 307 340 空氣出入口連接口徑 Rc1? Rc2 Rc2? 再生空氣排出口連接口徑 Rc1 電 源（50/60Hz） 單相 100/200/220/230 附屬過濾器 入口側 油霧過濾器 MSF 700-1-G2 1000-1-G2 2000-1-G2 2700C1-G2 出口側 管道過濾器 LSF 700-G2 1000-G2 2000-G2 ※ 處理空氣量爲換算成空壓機吸入狀態是的值。（大氣壓下 32℃、75％）
※ 處理?xiàng)l件爲 入口空氣溫濕度 ：35℃ / 非飽和（無水滴）、入口空氣壓力 ：0.69MPa、環境溫度 ：32℃。
※ 在 24 小時連續運轉時，請?jiān)谇岸嗽O(shè)置冷凍式幹燥機或使用經冷凍幹燥機處理過的空氣?！?在 24 小時連續運轉時，爲了預防萬一請備好吸附材。
※ 本公司除了上述以外的機型也可接受定制，請向我們咨詢。若設置在空壓機出口時※ 若進口溫度高于環境溫度 5℃以上時，請務必在前端設置預冷卻器（另購）或冷凍式幹燥機。
※ 爲了除去空壓機吐出的壓縮空氣中含有的水滴，必須設置超級過濾器（除水滴用）（另購）。
※ 請務必設置儲氣罐。
※ 超級過濾器（除水滴用）與本機入口之間的管道內有可能出現結露，因此建議盡可能縮短配管距離。
-
-
-
